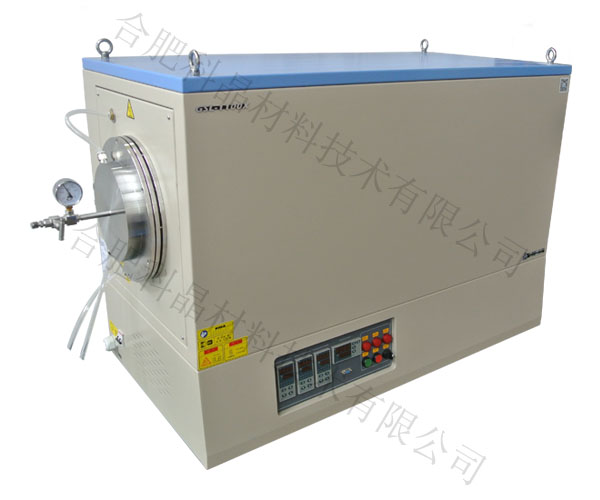

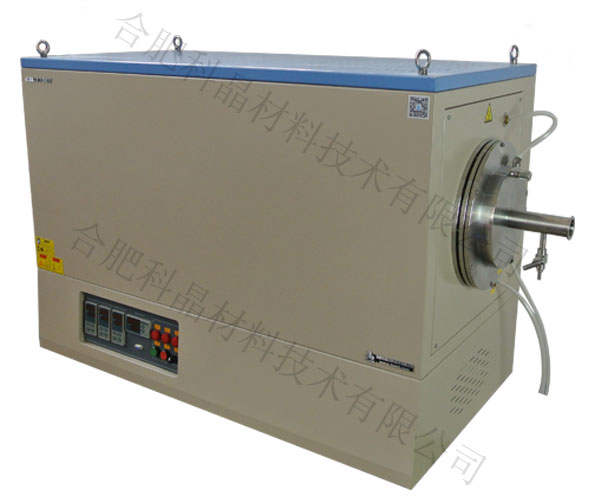

GSL-1100X-XX-III是CE認證的三溫區大口徑管式爐，此系列管式爐可選擇三種爐管直徑：6英寸（152mm）、8.5英寸（216mm）和11英寸（279mm）。設備加熱溫度可達1100℃，控溫精度為+/-1℃并可設置30段升降溫程序。此款設備配有鉸鏈式法蘭，可對材料在真空或氣氛保護環境下進行熱處理。
技術參數
|
名稱 |
1100℃三溫區大口徑管式爐（管徑6、8.5、11英寸）--GSL-1100X-XX-III |
||
|
產品提示 |
|||
|
設備型號 |
GSL-1100X-6-III |
GSL-1100X-8.5-III |
GSL-1100X-11-III |
|
高純石英管尺寸 |
152 OD×143 ID×1300mm L |
216 OD×206 ID×1300mm L |
279 OD×269 ID×1300mm L |
|

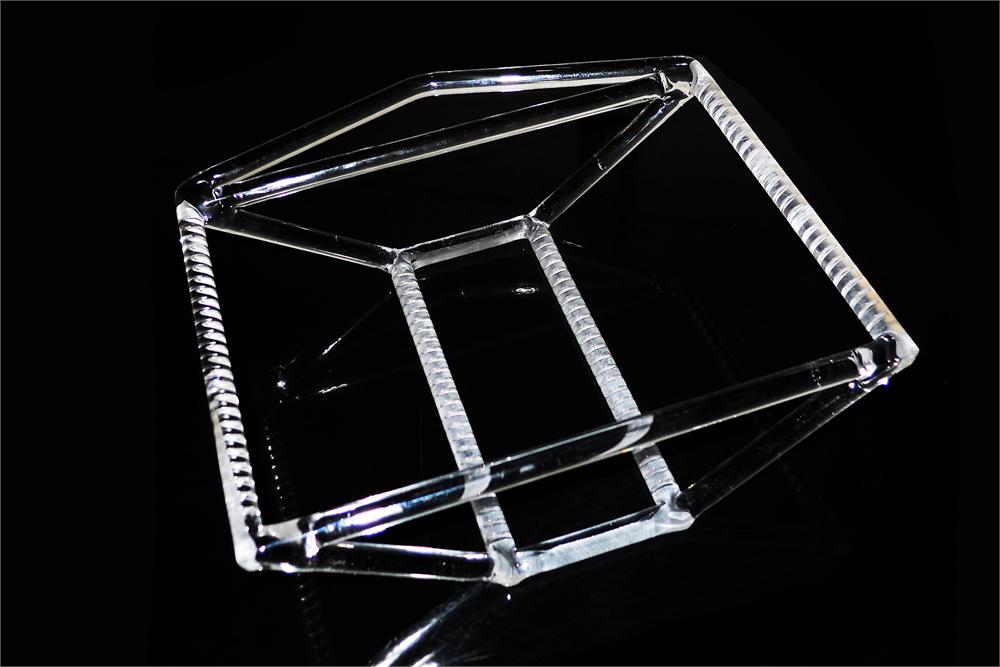

石英舟（可選） |
可兼容4”直徑基片
|
可兼容6”直徑基片
|
可兼容8”直徑基片
|
|
爐體結構 |
采用雙層殼體結構，并帶有風冷系統，使表面溫度低于70℃ 設備中配有2個氧化鋁管堵，設備使用時必須把管堵塞入到爐管兩端（保證恒溫區和密封圈的密封性） 高純氧化鋁纖維作為爐膛材料（表面涂有高溫氧化鋁涂層，可提高加熱效率延長爐膛使用壽命） 該爐可作為退火或擴散爐，可用于8”晶片放在對應石英舟中
|
||
|
基本參數 |
熱偶：K型熱偶 建議升溫速率：≦10℃/min 溫度：1000℃ （1100℃<1h） 電源：AC220，50HZ 功率：8KW |
||
|
加熱區 |
加熱區長度：900mm (三溫區：300mm+300mm+300mm) |
||
|
加熱元件 |
摻鉬鐵鉻鋁（表面涂有氧化鋯涂層，可以極大程度延長使用壽命） |
||
|
密封法蘭 |

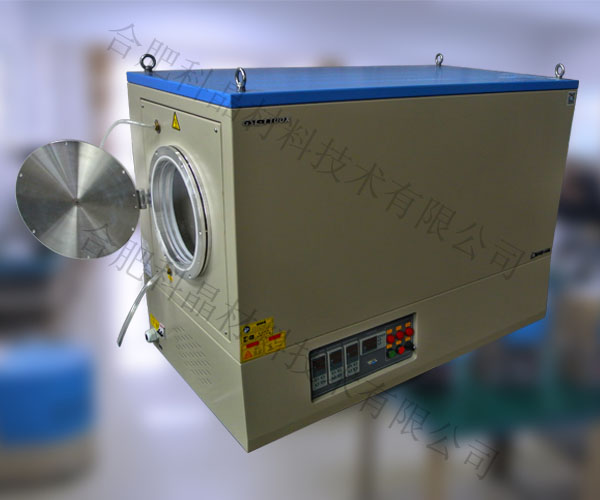

采用鉸鏈式法蘭和O形密封圈加上機械泵可使真空度達到10-2Torr 可選購一套溫度測試裝置（鎧裝熱偶、補償導線和溫度儀表），用于測試爐管內部的溫度 左側水冷法蘭：真空壓力表、不銹鋼針形閥和1/4”寶塔嘴接頭 右側水冷法蘭：kf40真空接口，方便連接到kf40適用的波紋管、泵和kf40擋板閥。（如果您的泵是kf25接口，你需要一個kf40-kf25轉接頭）
|
||
|
溫控系統 |
包含YD518P溫度控制器 PID自動控溫系統 智能化30段可編程控制 控溫精度：±1℃ 三個溫區分別有三個獨立的溫控系統控制 默認DB9 PC通信連接端口 通過MET認證 可選購電腦溫度控制軟件（用于YD518P系列 控制器）用于控制升溫曲線和導出數據。
|
||
|
溫控校準（可選）
|
定期對管式爐進行溫度校準，可保持溫度的準確性和均勻性。您可以在我公司選購一個簡單的校準工具包，輔助您完成這項工作，完整的小校準套件包括 48”L（1/4”OD）K型熱電偶校準 一Omega溫度校準器 熱電偶補償線 你可以考慮分子泵，真空度可達10-5Torr
|
||
|
外形尺寸 |
1880（L）×700(W)×930(H) mm |
||
|
凈重 |
約200Kg |
||
|
真空系統 |
多種真空系統可選 可選購一個冷真空阱，以避免真空泵造成污染
|
||
|
使用注意事項 |
爐管內氣壓不可高于0.02MPa 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊 石英管的長時間使用溫度＜1100℃
對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等） |
||
|
質量認證 |
所有電器元件（>24V）都通過UL/MET/CSA/ CE認證，若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
||
|
應用提示 |
|||
|
質保 |
一年保修，終身技術支持。
特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
||
|
