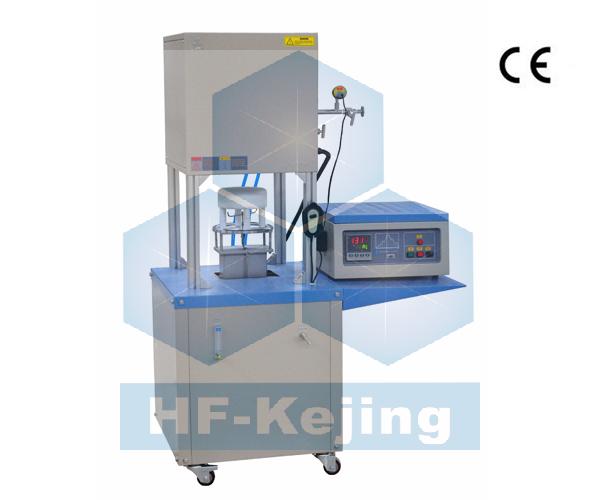

VBF-1200X-E8 是一款CE認證的可升降立式氣氛管式爐，加熱絲均分布在石英腔體外側，石英腔體尺寸Φ200×340mm，垂直安裝，底部安裝有升降臺，可自由升降，采用SS水冷法蘭。針閥密封，使用雙旋片機械泵或分子泵機組時真空度可達 10-2 ～10-5 torr . 它是專門針對在1100℃真空或各種氣氛條件下對6"以下的樣品進行熱處理而設計的。
技術參數
|
名稱 |
1100℃樣品電動升降立式爐（適用于高溫取料）VBF-1200X-E8 |
|

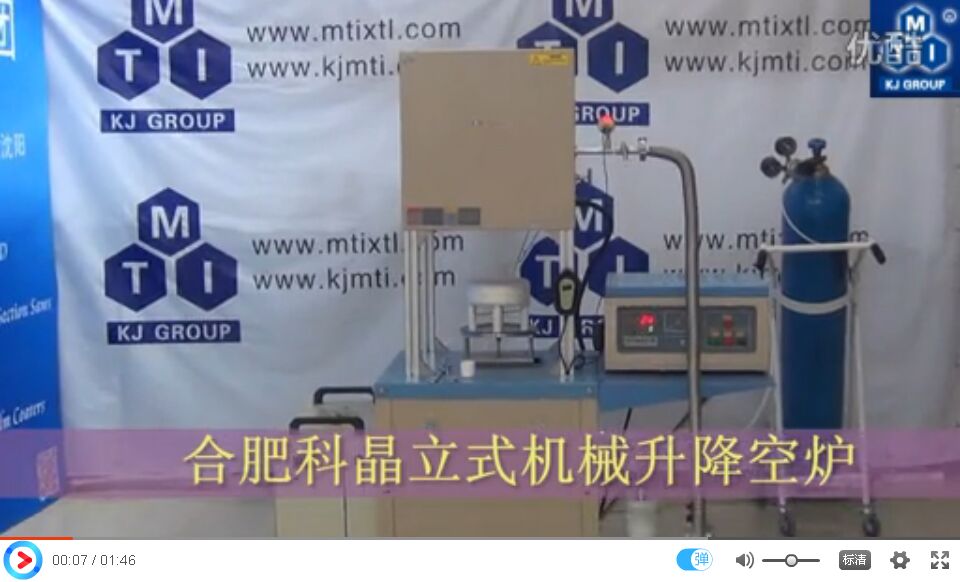

視頻 |
|
|
主要參數 |
工作溫度：1100℃（<30min）；長期工作≦1000℃ 建議升溫速率：≤10℃/min 輸入電源：AC220V 50Hz 單相 功率：3.5KW（需要設置20A空氣開關） 石英腔體尺寸：Ф200×340mm |
|
爐體結構 |
采用雙層殼體結構，并帶有風冷系統，使得殼體表面溫度小于60℃（參考值） 爐腔的保溫材料采用高純氧化鋁多晶纖維，可以減少熱量的損失。 密封法蘭采用自帶水冷，使得的使用壽命更長。 內爐腔表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長設備儀器的使用壽命。 采用石英管堵，在提高門堵的隔熱性能的同時也可以增加管內潔凈度。 底部安裝有自動升降臺，操作簡單方便。 |
|
腔體尺寸&有效加熱區尺寸
|
石英腔體：Ф200×340mm
有效加熱區：Ф190×216mm(7.6L) |
|
加熱元件 |
摻鎳鉻鋁合金 |
|
熱電偶 |
K型 |
|
真空法蘭 |

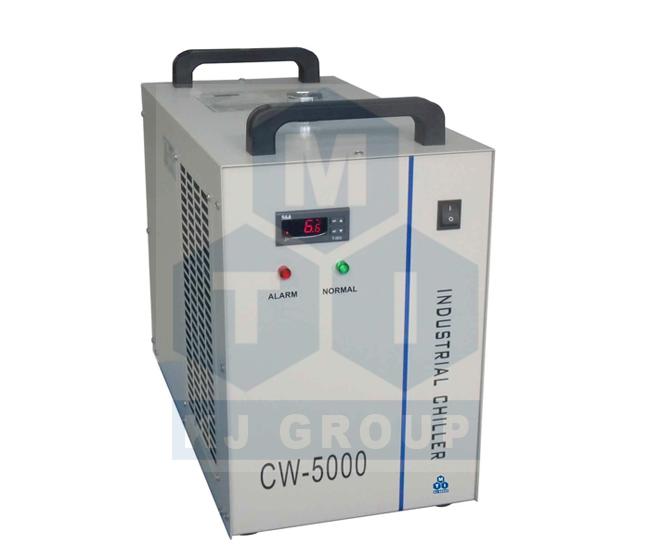

不銹鋼真空法蘭，包含兩個高溫硅膠圈。 帶有遙控器的電驅動法蘭，可自動進行開啟和關閉操作。 在爐體左側設置有一個KF25端口可與真空泵連接。 石英熱塊(填充纖維氧化鋁)除了可以防止散熱外，還提供良好的吸塵和確保室內環境清潔。 在法蘭內安裝一套冷卻保護套，以保護真空密封組件防止高溫熔化。此系統需要水冷。您可以選購一臺水冷機（圖一） 真空壓力表標配為機械壓力表，您也可以選擇高精度的真空計（圖二）。 多種真空泵可以選擇（圖三）
圖1 圖2
|
|
溫控系統 |
可編制30段數控溫程序，可精確控制升溫速率、降溫速率和恒溫時間。
帶有過熱和斷偶保護
設置有過溫保護和報警裝置可不需要安排人員實時看護
控溫精度：±1℃
RS485通訊接口
K型熱電偶測溫
可選: 通過安裝控制模塊，可以通過PC操作?？深~外訂購mts-02控制模塊。
|
|
氣體流量控制系統（可選） |

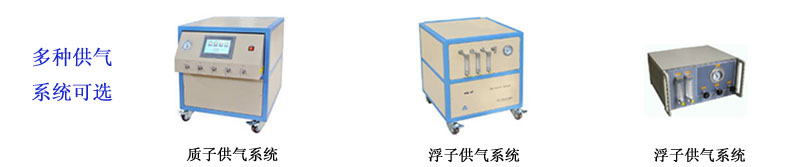

一個進氣接口(1/4"卡套接頭)一個控制進氣的截止閥和一個控制進氣的浮子流量計，能達到精確控制進氣的目的，及精密針閥 可通入惰性氣體或還原性氣體。(注意: 我司并不推薦我們的產品在惡劣的環境中使用。如在惡劣環境中使用造成的損害,我司不承擔任何責任。如果你打算使用氫氣,我們建議把爐體放入通風柜內部使用。) 你可以選擇氣體流量控制系統,來控制氣體混合比例或是流量大小。（請點擊下圖查看相關內容） 腔體內壓力應小于1.2 atm。
|
|
外形尺寸 |
1100（L）×600(W)×1600(H) mm |
|
凈重 |
160Kg |
|
應用注意事項 |
爐管內氣壓不可高于0.02MPa
由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全
當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當
進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊
石英管的長時間使用溫度＜1100℃
對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等） |
|
質量認證 |
所有電器元件（>24V）都通過UL/MET/CSA/ CE認證，若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
|
質保 |
一年保修，終身技術支持。
特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
|
