GSL-1100X-S是一款已通過CE認證的小口徑管式爐(1～2"直徑),是專為制備小樣品而設計。溫度可達1100℃。標配內包含不銹鋼密封法蘭與石英管，客戶接通電源即可立即使用。30段可編程精密溫度控制器,可根據不同的客戶需求來設定升降溫程序?？販鼐取?℃。爐體可垂直或水平放置以滿足不同的應用,如VSL、CVD 、等淬火試驗。
技術參數
|
名稱 |
1100℃ 多工位管式爐-GSL-1100X-S |
|
視頻 |
|
|
主要參數 |
溫度：1100℃（小于30min） 工作溫度：1000℃ 推薦升溫速率：≤10℃/min 加熱區：300 mm 功率：1.5KW 電壓：AC220V，50Hz |
|
爐體結構
|
爐膛采用高純氧化鋁纖維材料，極大程度減少能量損失 高度可調的不銹鋼外殼 背部可以調整的三個旋鈕，靈活改變爐子的垂直位置（從控制盒平臺到爐膛下端） 多種配置適用于各種熱處理需求

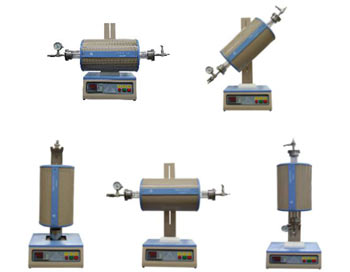

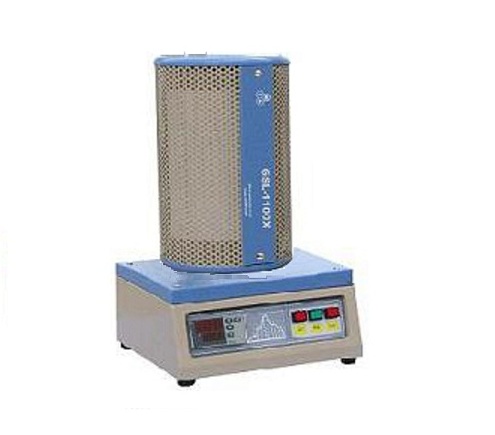

多種位置可調 可用作立式馬弗爐 固定旋鈕進行位置可調 |
|
爐管尺寸及材質 |
石英管Φ 50×610mm 寶庫氧化鋁管堵用于防止來內部管子的熱輻射。（管堵在加熱前必須完全插入顱腔） 石英管堵（另夠）可提高爐管內部真空度及潔凈度
|
|
歐陸儀表 |
可選購歐陸溫控儀表，控溫精確度可以提升到±0.1℃。 具體詳情請致電我公司。 |
|
加熱元件 |
摻鉬鐵鉻鋁合金 |
|
溫控系統 |
全自動PID自整定功能 30段可編程控制器，方便客戶按自己要求設定升溫曲線 控溫儀表操作視頻 設有超溫及斷偶保護 控溫精度：±1℃ K型熱電偶
|
|
法蘭和可選配件 |

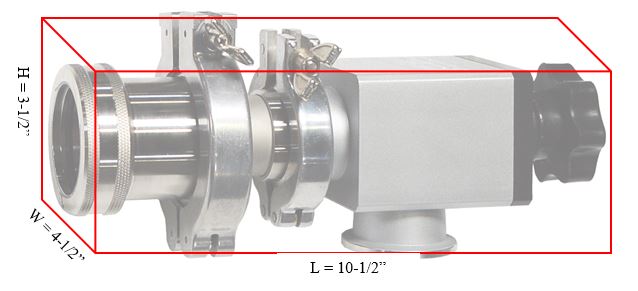

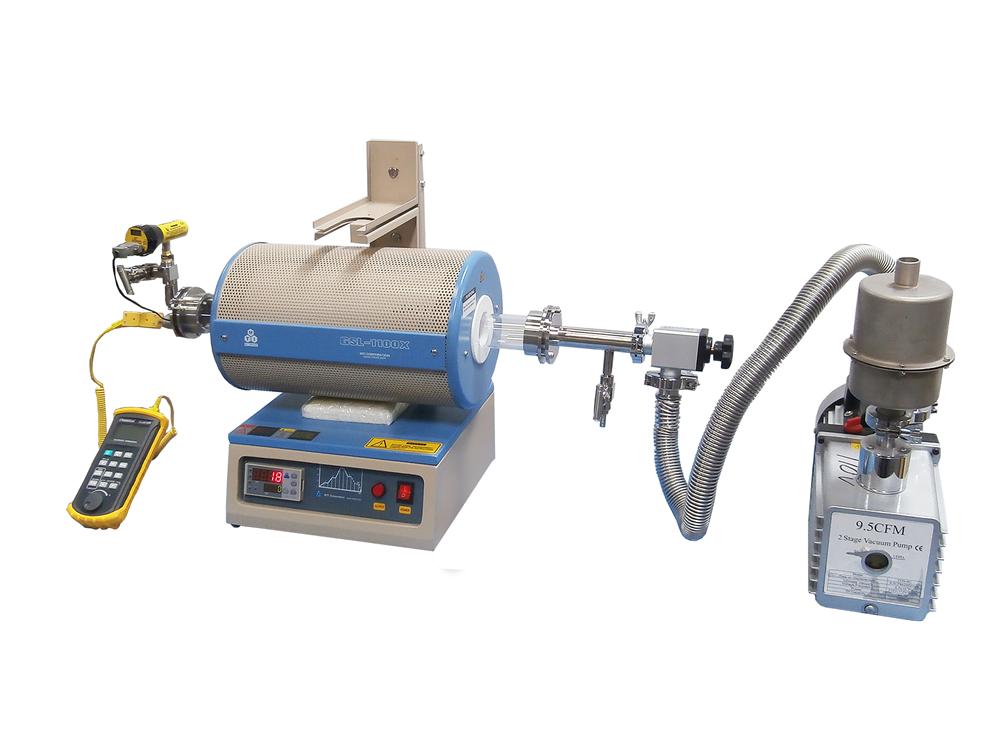

兩種不銹鋼法蘭可供選擇： 2”默認法蘭，帶1/4”寶塔嘴接頭，1/4”管通孔（用于1/4”外徑熱電偶插件）和KF25真空接。 1”法蘭沒有熱電偶插頭。 可選： 可以購買擋板閥連接真空系統（圖1） 為了獲得更快更好的真空度，我們推薦使用不銹鋼波紋管（圖2） 您可以考慮訂購快速連接法蘭，但需要額外付費（圖3） 可以訂購帶有數顯真空計和機械泵系統的爐子（圖4）
|
|
密封法蘭及真空連接
|

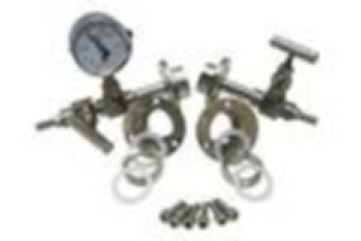

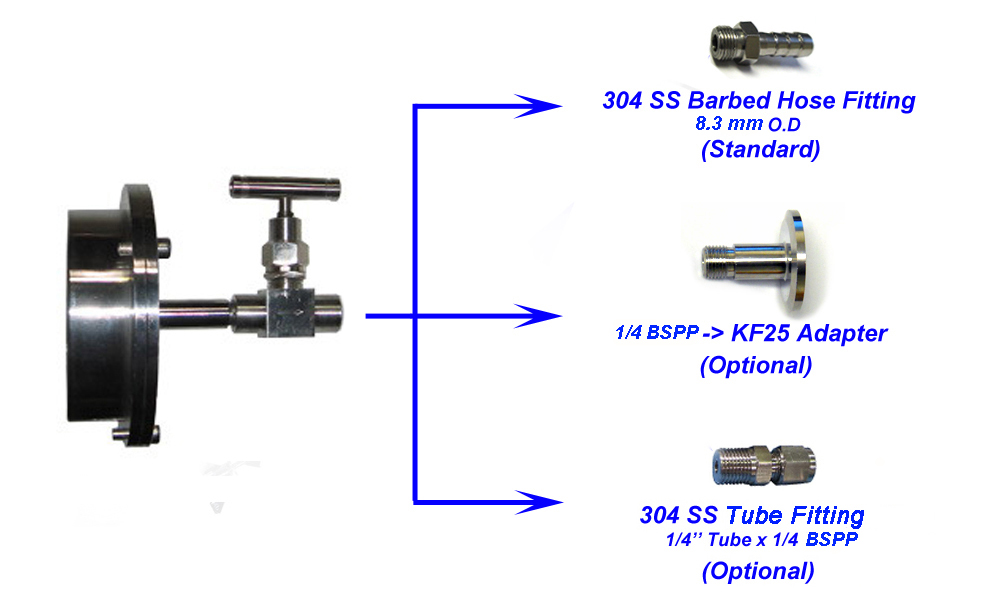

不銹鋼密封（左端進氣口為1/4”軟管接口，右端抽氣口為KF-25接口，圖1） 標準的1/4”帶針閥的寶塔嘴接口 為了可以使用高壓氣體，您可以用1/4”軟管接口替換標準寶塔嘴接頭（圖2） 可選：為了達到高真空，可以用KF25轉接頭替換標準寶塔嘴接頭

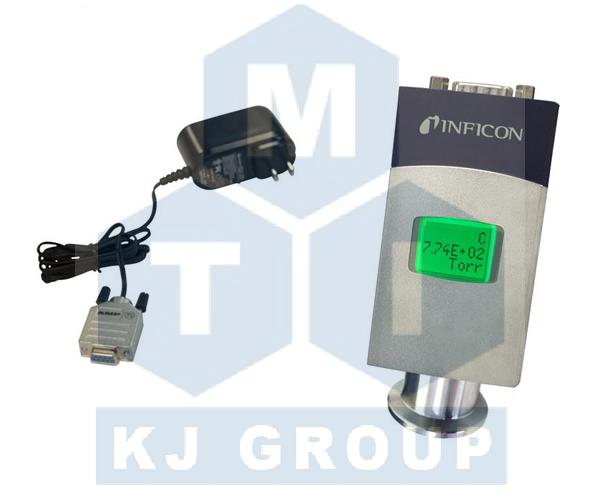

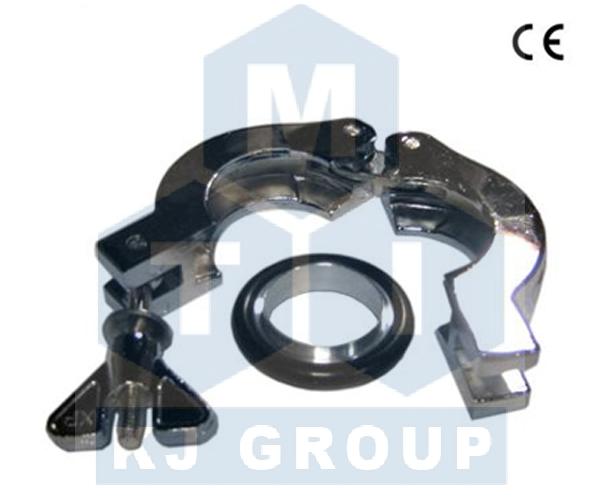

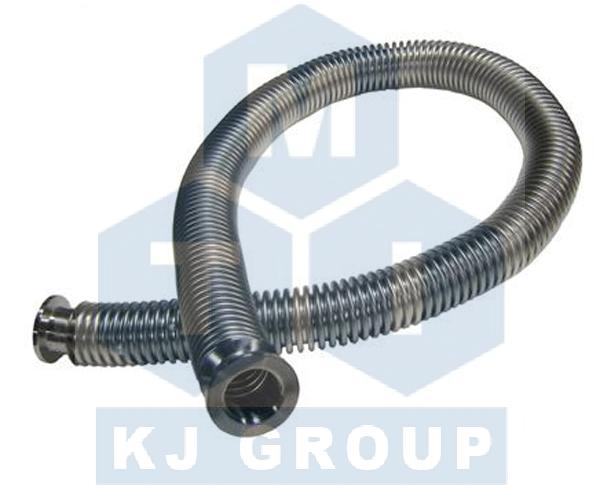

1英寸法蘭 2英寸法蘭 可選真空連接： 本公司進口的防腐型數字式真空顯示計，其測量范圍為3.8×10-5至1125 Torr。不需因測量氣體種類不同而需要系數轉換（圖3） KF25不銹鋼波紋管（圖4） KF25快速裝卸卡箍（圖5）
圖1 圖2 圖3 圖4 圖5 |
|

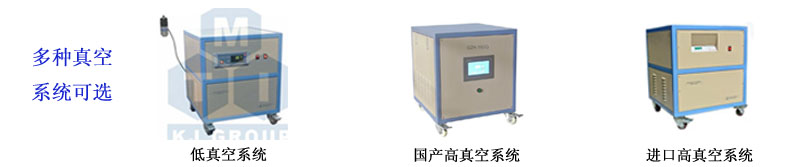

真空系統 |
包括雙旋片機械泵（220V，226 L/m）油霧過濾器&KF-D25 不銹鋼真空波紋管和KF25 卡箍 真空度可達到 1E-2 Torr （50-m-toor） 分子泵：1E-5 Torr
|
|
壓力測量/檢測 |
機械式壓力表，測量壓力范圍為0.1至0.15MPa。（圖1） 本公司進口的防腐型數字式真空顯示計（可選），其測量范圍為3.8×10-5至1125 Torr。不需因測量氣體種類不同而需要系數轉換（圖2）
圖1 圖2 |
|

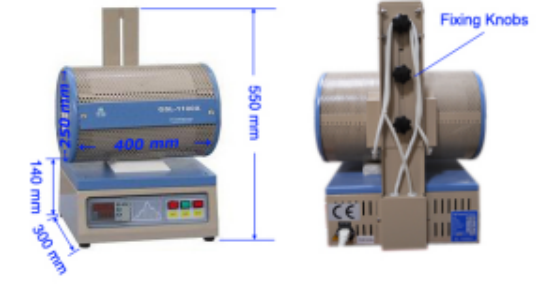

外形尺寸 |
260 D×380 H×400 W mm
|
|
凈重 |
45kg |
|
相關應用 |

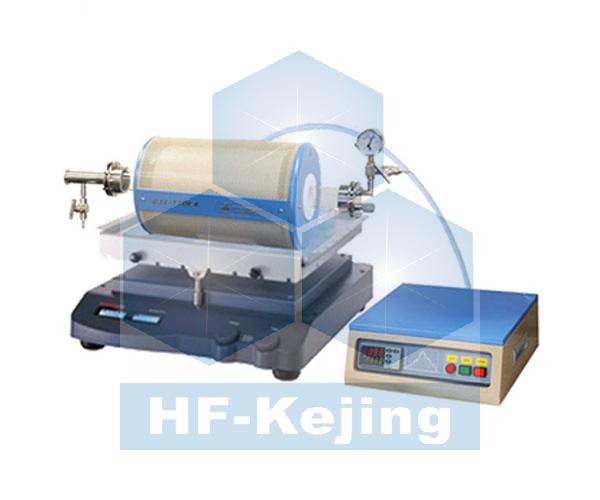

請點擊了解如何校準溫度，獲得爐內精確的溫度 此設備可以設計成搖擺爐
|
|
應用注意事項 |
爐管內氣壓不高于0.02MPa 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa，使用時會更加精確安全。 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態。 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。 |
|
質量認證 |
所有電器元件（>24V）都通過UL/MET/CSA/ CE認證，若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
|
質保 |
一年保修，終身技術支持。
特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
|
