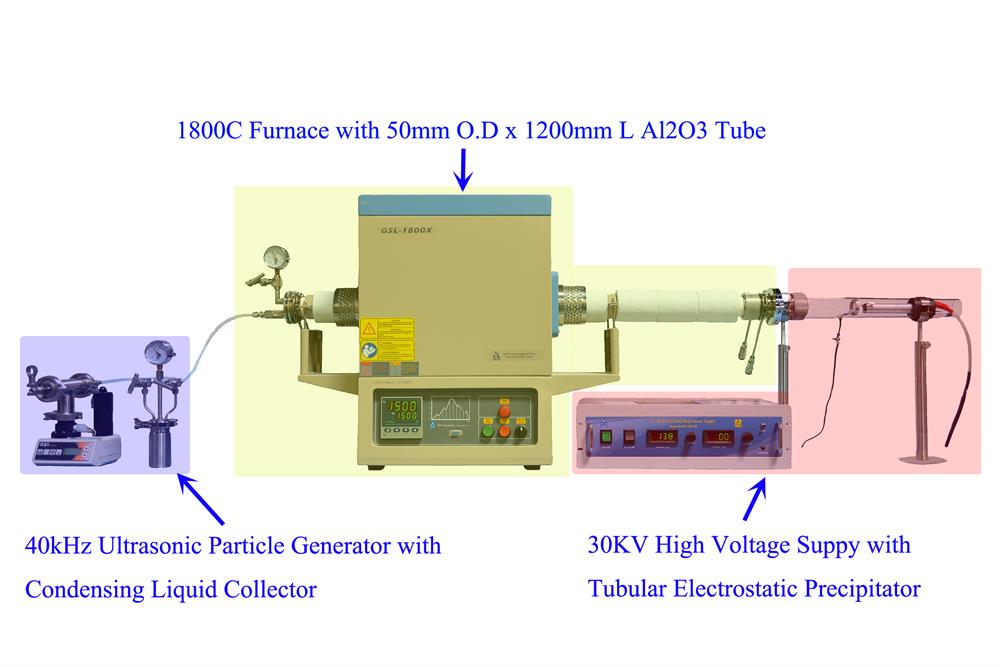

GSL-1800X-PGEP是一款多功能的合成系統，針對于合成各種納米結構氧化物。此款儀器有三個主要模塊組成：超聲霧化裝置、1800℃管式爐和靜電沉降裝置組成。材料制作大概分為三個步驟：前驅體霧化、加熱和納米顆粒收集。此款系統是一款非常先進的合成系統，可控制器顆粒尺寸，形態，納米/微粒結構。
技術參數
|
名稱 |
超聲霧化及靜電沉降1800℃納米制備管式爐--GSL-1800X-PGEP |
|
|
系統結構 |
霧化裝置：配有一個2.4MHz超聲霧化儀，可將液體霧化成液體顆粒，然后導入到管式爐中。超聲霧化儀于一個不銹鋼液體收集罐相連接，以保證沒有被霧化的液體不會進入到管式爐中。 加熱部分（管式爐）：管式爐溫度可以達到1800℃。 納米粉收集：收集管直徑為50mm,電壓為30KV，可有效地收集由流動氣體帶過來的納米顆粒。 |
|
|

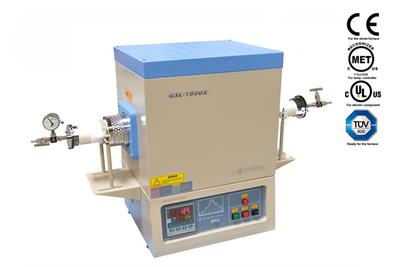

管式爐-加熱部分
|
工作電壓&功率 |
單相，AC 220V,50/60Hz 功率2.5KW |
|
工作溫度 |
連續工作溫度：1750℃ 工作溫度：1800℃ |
|
|
升降溫速率 |
5℃/min（T<1600℃）；2℃/min（T>1600℃） |
|
|
加熱元件 |
采用瑞典Kanthal 1900級硅鉬棒 |
|
|
加熱區&恒溫區長度 |
加熱區：300mm。 恒溫區：75mm（±1℃）。 注：由于測量手段及外部環境的影響，測量結果可能會有偏差，此參數僅供參考不作為該設備的技術指標。您購買產品需要準確的恒溫區數據，請與我公司銷售人員聯系 。 |
|
|

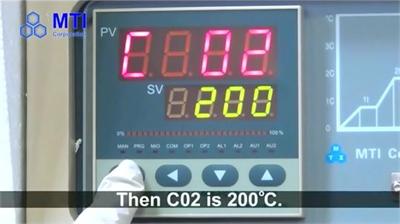

控溫系統 |
可設置30段升降溫程序，并帶有過熱和斷偶保護。 控溫精度為：±1℃。
|
|
|
爐管 |
采用高純剛玉管。 尺寸：OD:60×ID:50×L:1200 mm。 |
|
|

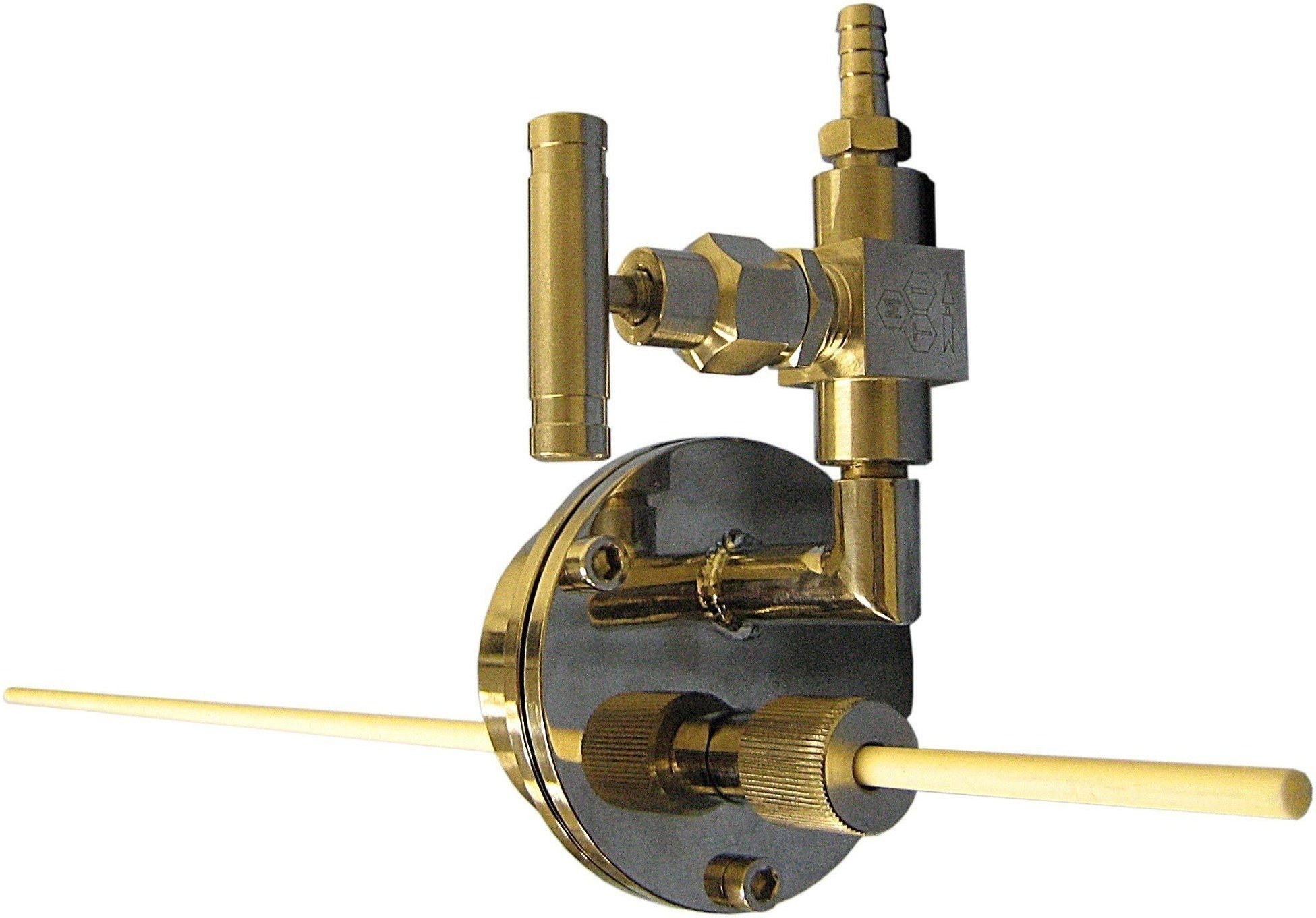

密封法蘭&接口 |
左邊密封法蘭安裝有φ6.35mm凱裝口，不銹鋼針閥額機壓力表。 一個尺寸φ6.35×425mm的剛玉管插入到爐管里，它可將霧粒導入到加熱器內。 右端為一KF系列的快接法蘭，與靜電收集器相連接。
|
|
|
霧化系統 |

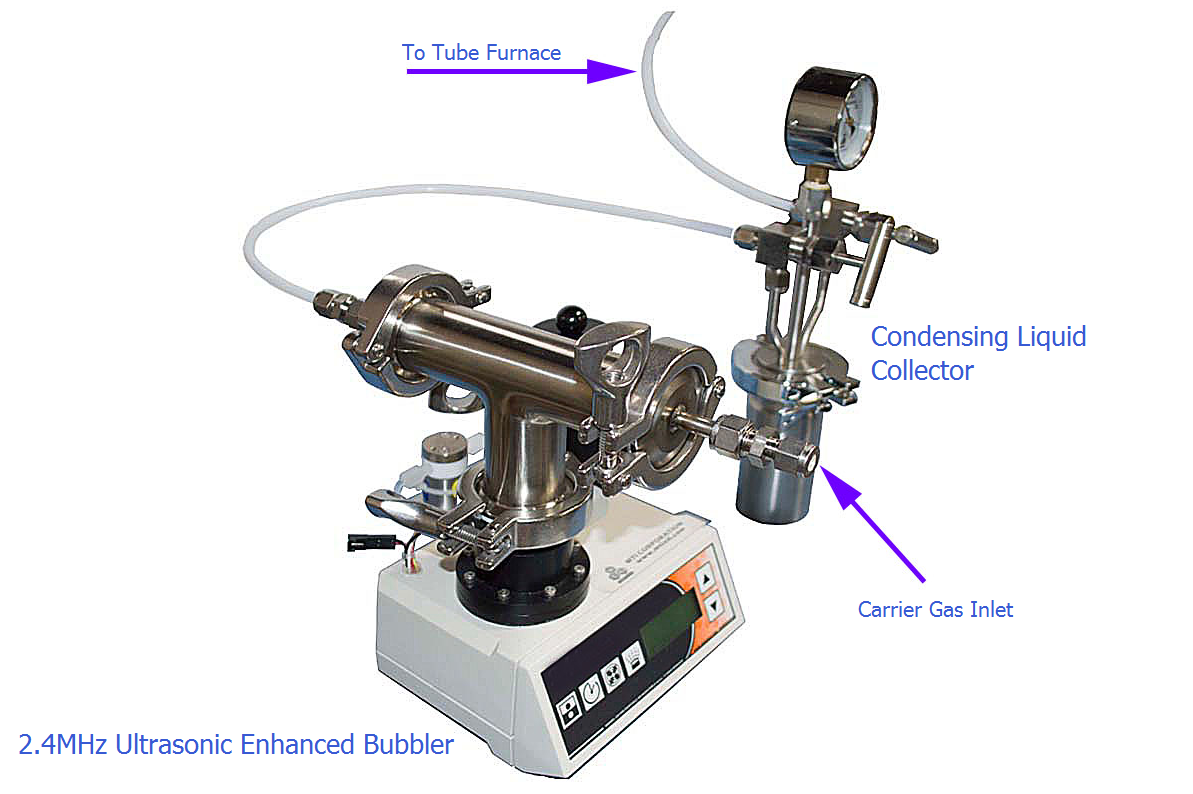

超聲霧化儀 |
AC 220V，2.4MHz超聲機。 液體罐上涂有氟化物，并采用氟膠密封圈密封。 可設置超聲儀功率0-100%，每次按5%增加。 316不銹鋼三通，帶有1/4英寸轉換接頭，用于通入載流氣體。
|
|

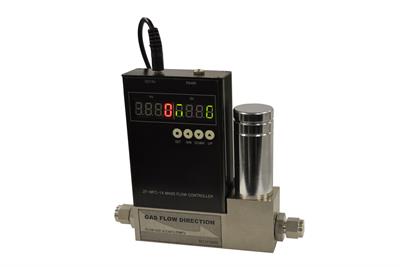

質量流量計
|
配有一個質量流量計（通入氣體流量需小于100sccm，以保護爐管） |
|
|

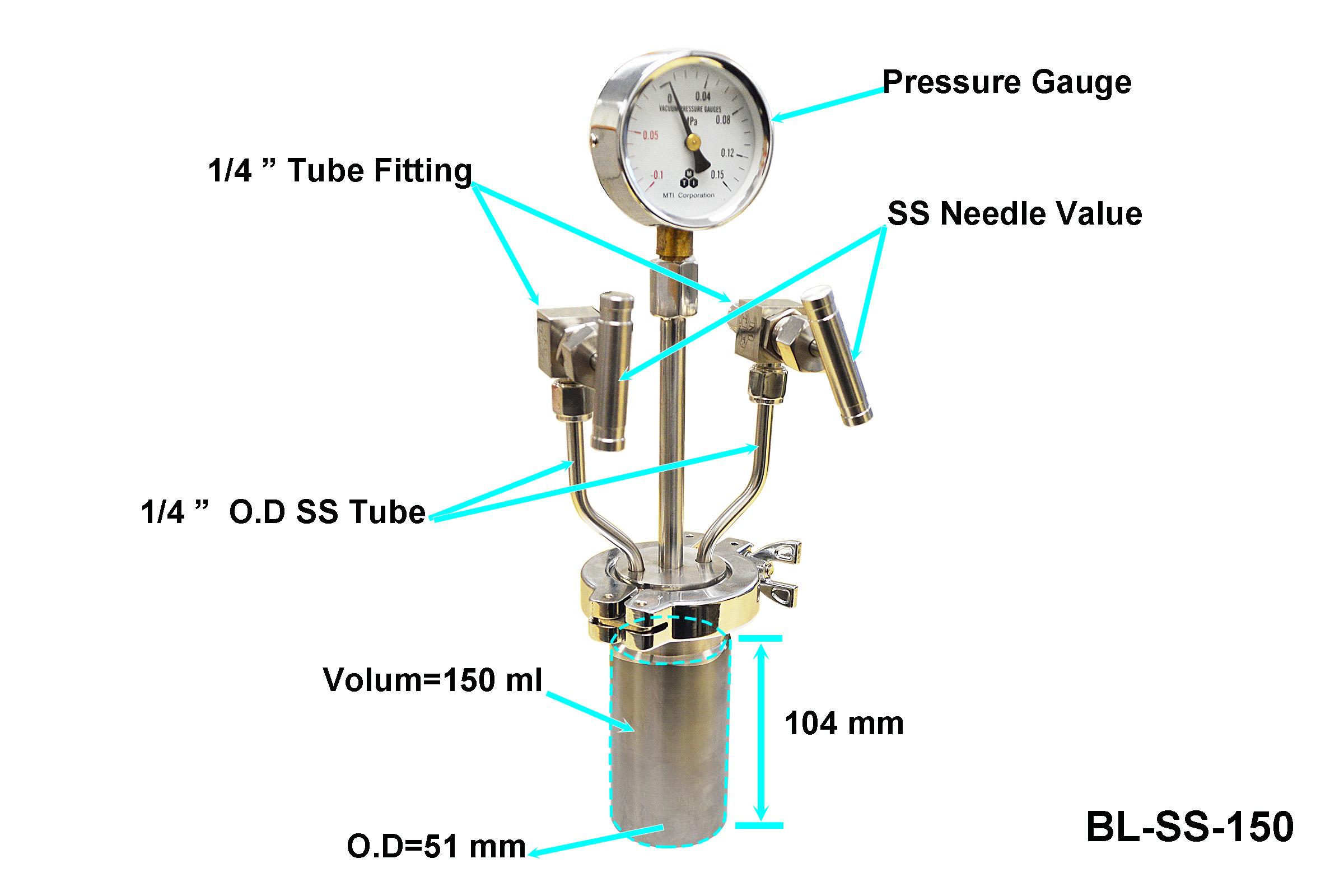

收液罐
|
316不銹鋼制作，容量為150ml。 上面安裝有2個不銹鋼針閥，帶有φ6.35mm卡套接頭。 罐體上的蓋子采用快捷KF卡箍連接，方便打開蓋子，對罐內進行清理。 |
|
|
納米粉收集 |

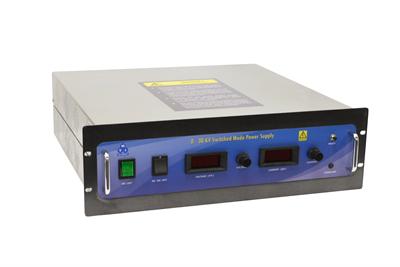

高壓電源
|
輸入：AC 208~240V 單相，功率15W。 數字顯示電壓和電流值，輸出電壓為30KV,輸出流電壓可以設置。 恒流/恒壓操作模式。 帶有電弧保護電路。 |
|
管狀靜電收集器 |
負極板和正極管安裝在一石英管內。 采用KF系列快速連接法蘭于剛玉爐管相連接。
|
|
|
儀器重量 |
約250Kg |
|
|
質保期 |
一年質保，終身維護（不包含爐管，密封圈和加熱元件） |
|
|
質量認證 |
CE認證。 所有電器元件（>24V）都通過UL/MET/CSA認證。 若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證。
|
|
|
使用注意事項 |
剛玉爐管內的氣壓不可大于0.02MPa(相對大氣壓) 氣瓶上必須安裝減壓閥（可在本公司購買） 進氣流量需<100sccm |
|
