此為科晶直通法蘭。該法蘭作為多種爐子的標配法蘭，有多種型號可以選擇。該法蘭抽氣端采用直通設計，不易阻塞，不影響泵的抽氣速率。全部接頭采用316L不銹鋼材質，多種接頭方案可選。
技術參數
名稱
不銹鋼直通法蘭

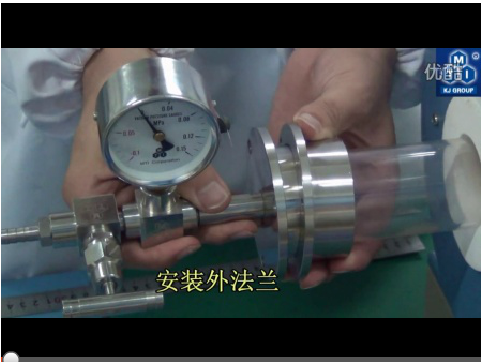

視頻
適用管徑
管徑
直通接口
Φ50
KF-25,KF-40
Φ60
KF-25,KF-40
Φ80
KF-25,KF-40
Φ100
KF-25,KF-40
Φ130
KF-25,KF-40
特征
法蘭抽氣端采用直通接口，不易阻塞，不影響泵的抽氣速率。
采用螺釘緊固，每側法蘭內配有兩個氟膠密封圈，保證氣密性。
適用于多種材質的爐管。
多種接口可選，方案豐富。
真空度參考值
分子泵10E-5torr
機械泵10E-2torr
結構
抽氣端一側為KF25直通接口，螺紋擴展口。
另一端為機械壓力表。
法蘭各處接頭可以更改。

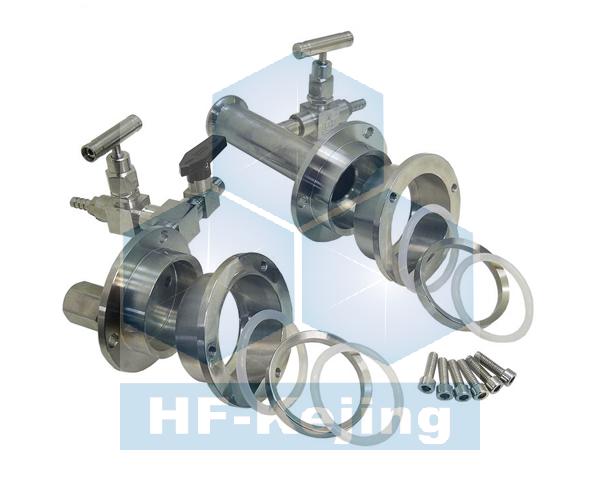

法蘭分解結構圖。
參考方案
可選配件
多種管徑相配套的法蘭可選

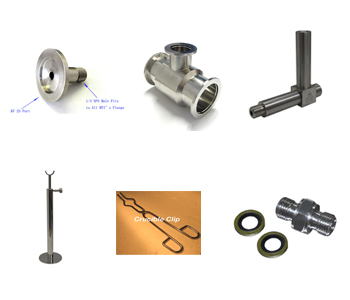

可選擇多種轉接頭以便于本公司的多種真空系統相連接
多種真空指示計可選

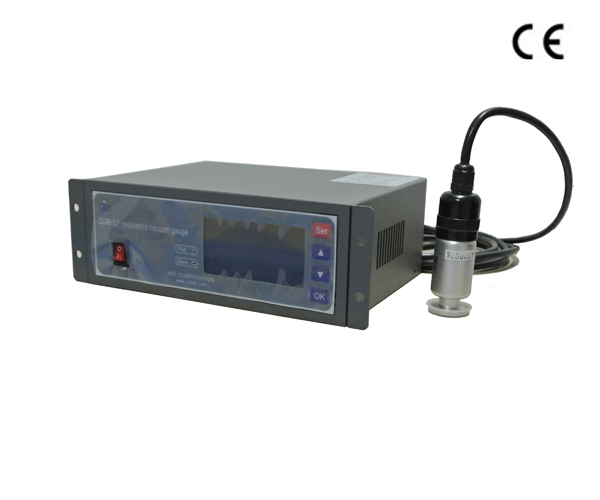

電阻真空計 防腐型數字真空計
多種真空系統可選

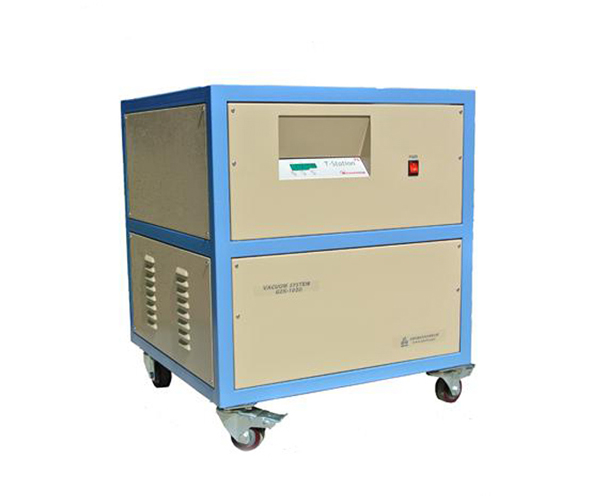

低真空系統 國產高真空系統 進口高真空系統
多種混合系統可選
質子供氣系統 浮子供氣系統
注意事項
由于法蘭借口多樣，如需特殊方案采購請與我公司人員溝通。
注意：與管式爐配合使用時，爐管中必須放入管堵，一防止熱量輻射損壞密封圈并且保證管式爐恒溫區。
（轉接頭）
