GSL-1100X-III-8.5T是一款通過CE認證并采用UL標準制造的一款三溫區管式爐。該管式爐配備有8.5英寸的石英管和水冷法蘭，一塊觸摸屏控制溫度和真空度，操作簡潔方便。工作溫度1150℃，真空度可以達到10-5 torr。該管式爐是一款理想的做退火，擴散和CVD等的實驗設備。
技術參數
名稱
GSL-1100X-III-8.5T
爐體結構
采用雙層殼體風冷系統，工作時使得殼體表面溫度<60℃。
采用高純度氧化鋁作為爐膛材料，保溫性能極佳，較大限度減少熱量損失。
通過觸摸屏控制工作溫度，真空度，水冷機組。
在爐子底部安裝有水冷和高真空機組。
采用鉸鏈式水冷法蘭，操作方便簡潔。
石英管尺寸
采用高純度石英管。
尺寸：216 O.D×206 I.D×1300 L mm（8.5” O.D×8.1” I.D×51” L）。
警告：石英管是易碎品，請妥善保管。人為損壞不在保修范圍內。

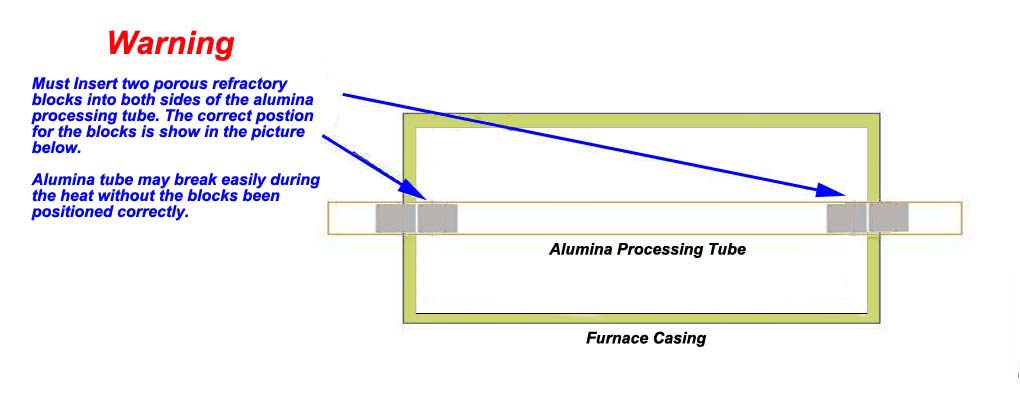

標準兩塊氧化鋁纖維管堵，用于阻擋管內的熱輻射（加熱爐在工作時必須放入管堵）。
可選石英管堵，提高潔凈度及真空度。
加熱區
總加熱區長度：900mm（36”）。
三個加熱區：330mm+330mm+330mm（12” 每個加熱區）。
恒溫區長度：750mm（三個溫區可設置相同的溫度，誤差為±2℃）。
注：由于測量手段及外部環境的影響，測量結果可能會有偏差，此參數經供參考不作為該設備的技術指標。您購買產品需要準確的恒溫區數據，請與我公司銷售人員聯系。
工作溫度
工作溫度：1150℃。
連續工作：200~1100℃
加熱/冷卻速率：10℃/min。
溫度分布圖
溫度控制
配備一款觸摸屏控制溫度。
三個加熱區分別設置30段升降溫程序。
控溫精度：±1℃。
每個溫區都配備一個K型Omega原裝熱電偶。
真空泵系統
在爐子下配備了一個數字分子泵系統。
真空度可達10-5torr。
真空泵由觸摸屏控制。
真空密封&法蘭
配備一對水冷密封法蘭（鉸鏈法蘭）。
左法蘭配備：真空計和觸摸屏控制的電磁閥（用于控制顱內氣氛環境）。
右法蘭配備：KF40真空接口，用于連接真空泵接口上電磁閥。
法蘭外端配備一個外徑1/4”的熱電偶插口，用于方便進行溫度校準。

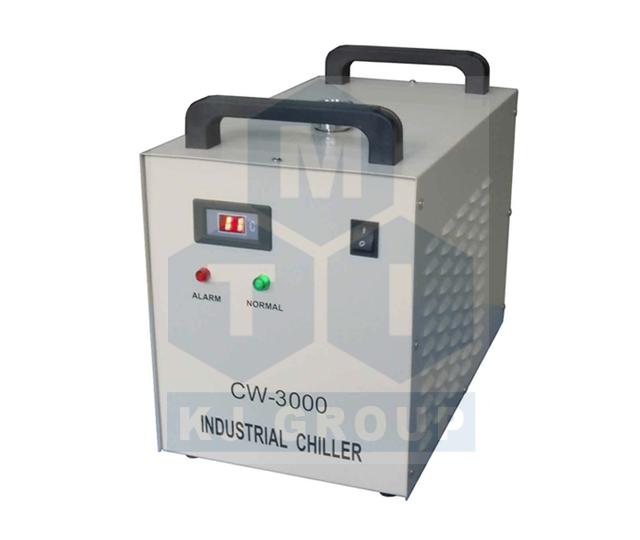

爐子底部配備有一個16L/min水冷機，用于水冷法蘭的供水。
可選
可以另配混氣系統用于CVD實驗。
額定電壓
單相 AC 220V，50/60 Hz
包括AWG 8#電源線
功率
12KW（需50A空氣開關）

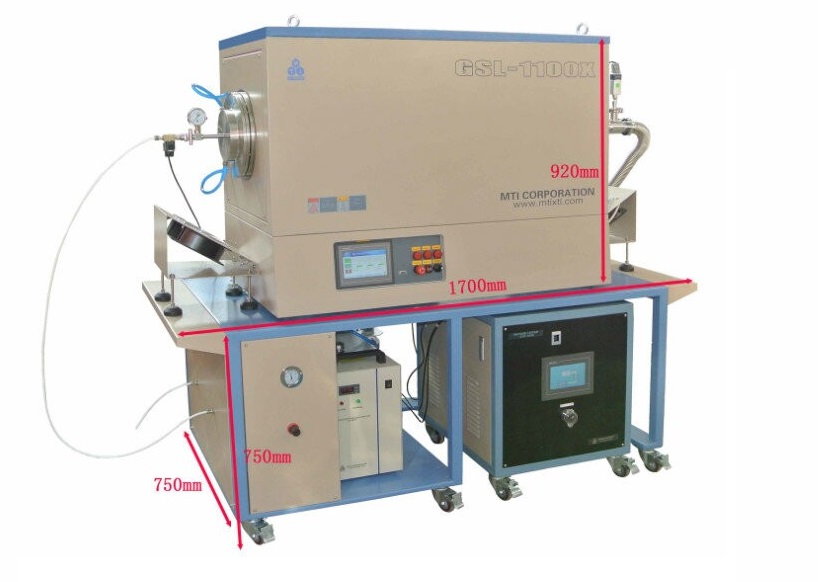

產品尺寸
1700 L×750 W×1800 H mm
凈重
250Kg
質保期
一年質保期，終生維護（不包含爐管，加熱元件和密封圈）
質量認證

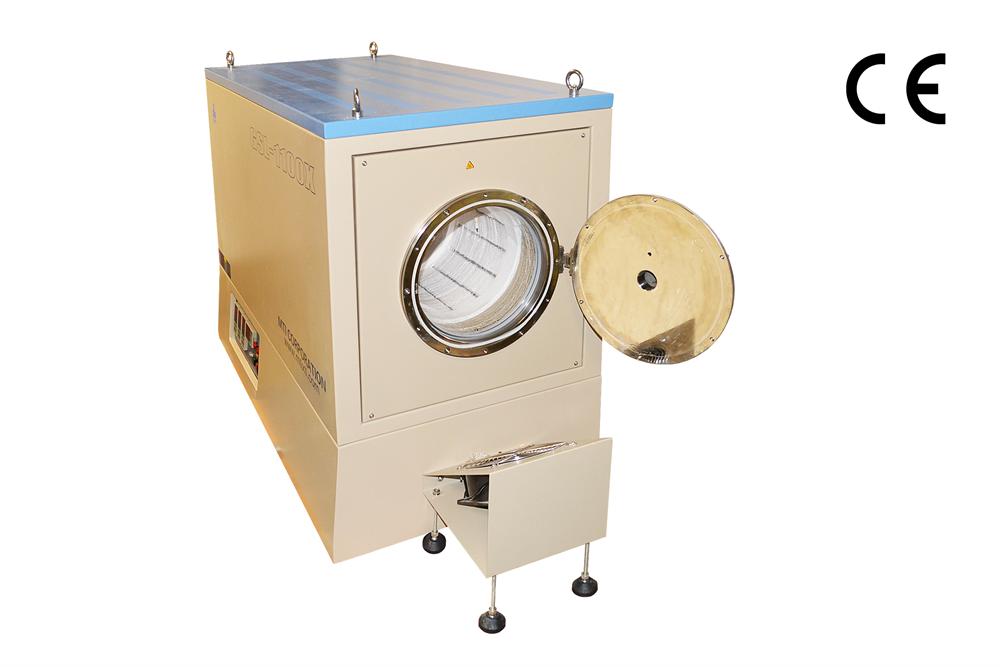

CE認證。
所有電器元件（輸入電源大于24V）都通過了UL/MET/CSA
使用注意事項
爐管內氣壓不可高于0.02MPa。
由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司購買減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa使用時會更加精確安全。
當爐體溫度高于1000℃時，爐管內不可處于真空狀態。爐管內的氣壓需和大氣壓相當，保持在常壓狀態。
進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。
石英管的長時間使用溫度<1100℃。
對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱的實驗，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。
