OTF-1200X-4-R--Ⅱ是一款通過CE認證的雙溫區可旋轉管式爐，此款設備專門針對于材料的混合燒結，特別適用于鋰離子電池材料的混合燒結，如 LiFePO4、LiMnNiO4等。設備爐管直徑為4"，采用兩個溫區進行加熱可以提供更長的加熱區域和恒溫區。
技術參數
名稱
1200℃4英寸雙溫區可傾斜旋轉爐--OTF-1200X-4-R-Ⅱ

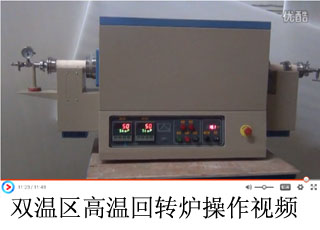

視頻
爐體結構
采用雙層殼體結構，并帶有風冷系統。
高純氧化鋁纖維材料作為爐膛材料（表面涂有高溫氧化鋁涂層，可提高加熱效率延長爐膛使用壽命）。
一個直流電機驅動爐管轉動，轉速可調。
爐體開啟式設計，方便更換爐管。
爐體可以傾斜，傾斜角度可調。
設有開門斷電功能，提高實驗安全性。
主要參數
溫度：1100℃（1200℃<1h）。
建議升溫速率：≤10℃/min。
熱偶：K型熱偶
電源：AC 208-240V，50Hz 。
功率：3KW
加熱區長度：400mm，雙溫區：200mm+200mm。
爐管尺寸

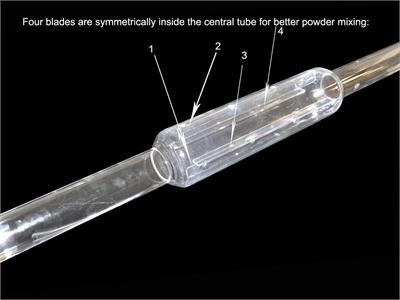

異型石英管，內部焊接有揚料板，使粉體燒結更加充分和均勻。
尺寸：100 O.D×1200 L mm（異型管）
可選：直徑100毫米鎳基合金管，可在1100℃承受0.4MPa壓力（圖三）
警示：請注意選配的爐管使用的溫度。選配爐管具體請和我公司銷售溝通。
加熱元件
摻鉬鐵鉻鋁（表面涂有氧化鋯涂層，可以極大程度延長使用壽命）
溫控系統
兩個溫區分別有兩個獨立的溫控系統控制。
包含一款YD518型溫度控制器。
PID自動控溫系統。
智能化30段可編程控制。
控溫精度：±1℃。
默認DB9 PC通信連接端口。
通過MET認證
可選購電腦溫度控制軟件（用于YD518P系列控制器）用于控制升溫曲線和導出數據。
爐體傾斜角度
可調范圍：-5°—25°
氣密配件
采用磁流體法蘭密封
外形尺寸
1550 L×600 W×1320 H mm
凈重
約100Kg
應用提示

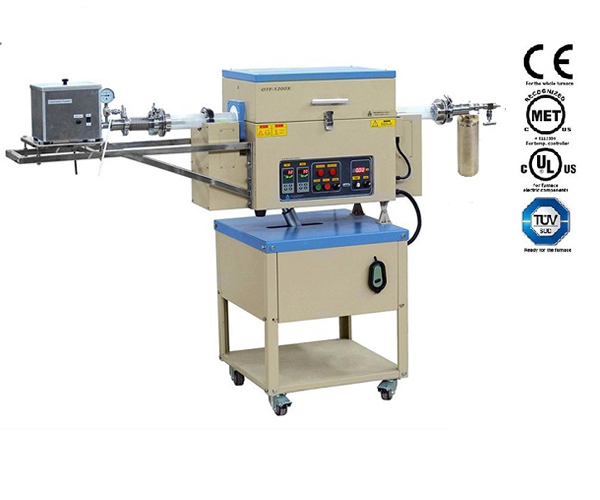

回轉爐可與自動連續進料器配合使用，可實現在氣氛保護環境下連續進料（圖一）。

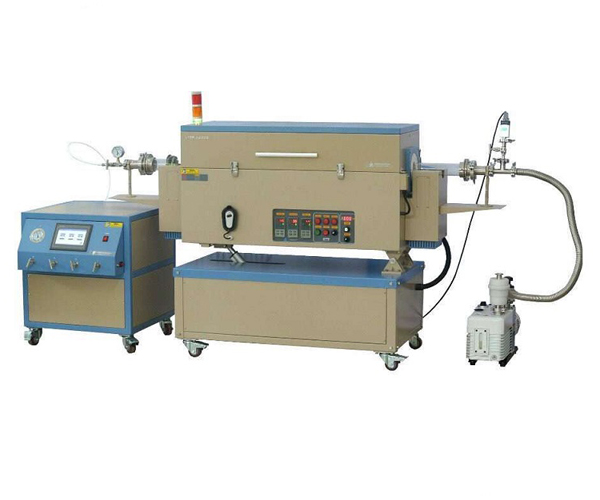

可選購本公司的供氣系統和自動進料器，與回轉爐配合可實現用CVD方式，對粉體表面進行包覆（圖二）。
圖一 圖二
質保期
一年保修，終身技術支持。
特別提示：1、耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。
2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍。
真空系統
通過機械泵可達到10E-2torr。
通過分析泵泵可達到10E-5torr
可選購一個冷真空阱，以避免真空泵造成污染。
國家專利
專利名稱：一種可傾斜式回轉爐。
專利編號：ZL-2011-2-0162231.8
質量認證
所有電器元件（>24V）都通過UL/CSA/CE認證，若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
使用注意事項
爐管內氣壓不可高于0.02MPa。
由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司購買減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa使用時會更加精確安全。
當爐體溫度高于1000℃時，爐管內不可處于真空狀態。爐管內的氣壓需和大氣壓相當，保持在常壓狀態。
進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。
石英管的長時間使用溫度<1100℃。
對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱的實驗，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。
