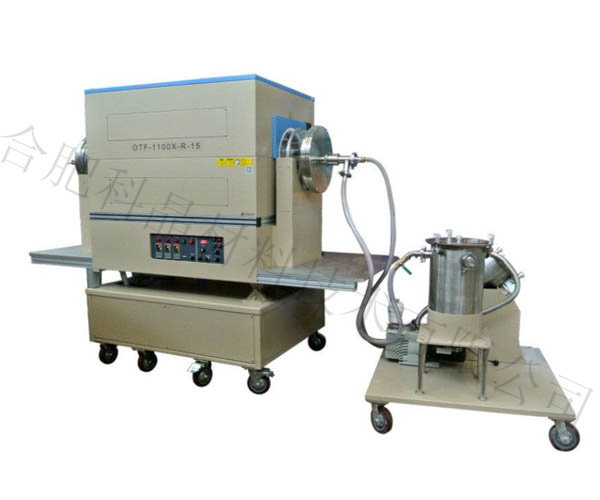

OTF-1100X-R-15-AF是一款管徑為15英寸（390mm）回轉管式爐，爐體問三個溫區，設備上配有自動粉體進料機構。此設備設計是為了更加均勻?qū)Ψ垠w材料進行熱處理，其溫度可達1100℃，粉體一次處理量可達30L。也可用此設備采用CVD方法粉體材料進行包覆。
技術參數
|
名稱 |
1100℃15英寸回轉爐（三溫區，自動進料系統，可CVD法粉體表面包覆）OTF-1100X-R-15-AF |
|
爐體結構
|

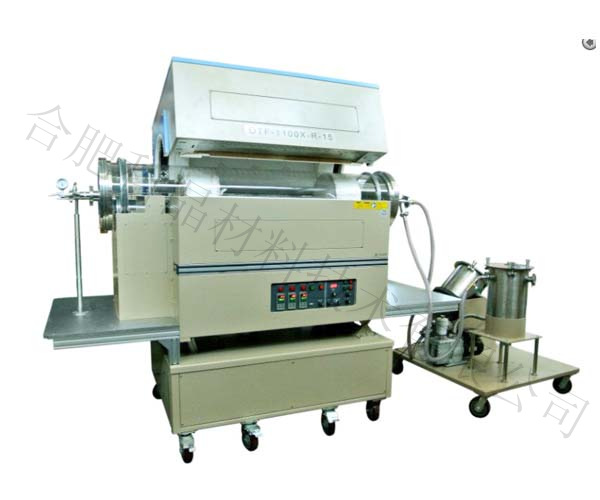

爐體設計為開啟式（采用電動開啟/關閉）。 Sic棒為加熱元件，更易維護和更換。 三個溫區，總加熱區長度為1000mm。 采用可轉動，使粉體燒結更加充分和均勻。 爐管直徑為15英寸（380mm）,可大量處理粉體材料。 |
|
加熱區以及恒溫區 |
三個加熱區，每個加熱區長度為330mm。 總加熱區長度：1000mm。 設備中安裝有2個氧化鋁管堵（表面涂有敢問氧化鋁涂層），管堵與法蘭連接，隨爐管一起轉動。 |
|
工作電壓和功率 |
工作電壓：AC 380V 三相 功率：45KW |
|
自動進料&接收
|

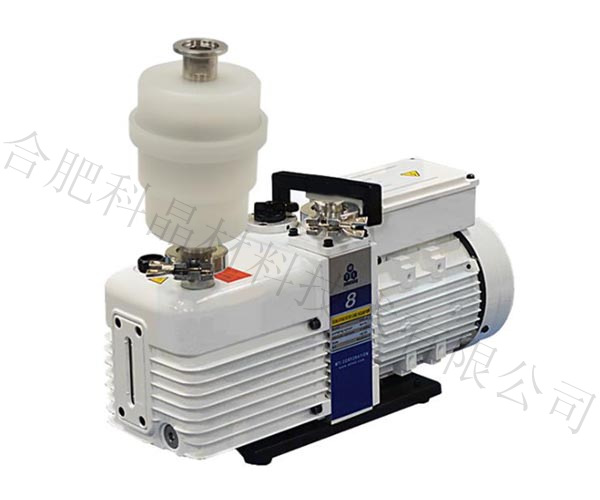

將爐管抽真空，待處理粉體儲存在喂料罐中（環境為1個大氣壓），通過壓差粉體將傳送到爐管中。操作時必須配有一真空泵。 爐體可傾斜，便于對燒結好的粉料進行卸料。
|
|
石英管
|

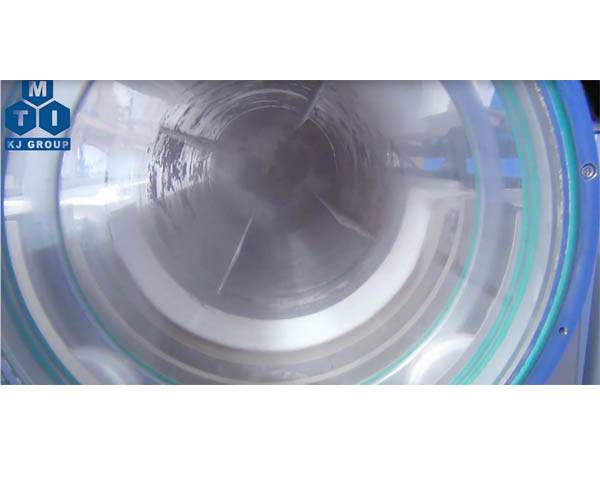

采用高純石英管，溫度可達：1100℃。 石英管尺寸：400 OD×390 ID×1800 L mm。 石英管內焊接有石英揚料板，使粉料翻滾更加均勻。 裝料量：~30``L |
|
密封法蘭 |
設備中配有一套不銹鋼密封法蘭，法蘭上安裝有一機械壓力表（量程：0.1MPa-0.15mpa）.。 動密封處采用磁流體密封，保障爐管轉動時，法蘭前端的連接管不轉動。 |
|
溫控系統（可選）
|

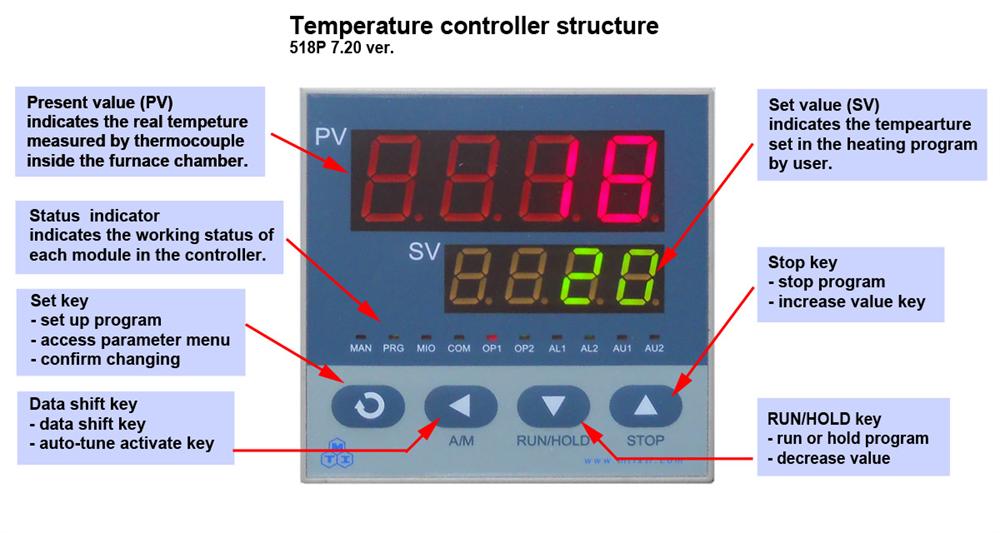

三個溫區分別有獨立的三個溫控系統控制，采用PID方法調節溫度，可設置30段升降溫程序。 RS485 communication port is built in。 帶有RS485接口。 可選購MT-02控制模塊，可采用電腦設置和顯示溫度曲線。 可選購歐陸型溫控儀表，控溫精度可以提升到±0.1℃ |
|
工作溫度 |
工作溫度：1100℃（≤30分鐘） 連續工作溫度：400-1000℃ 升溫速率：10℃/min 控溫精度：±1℃ |
|
產品參數 |

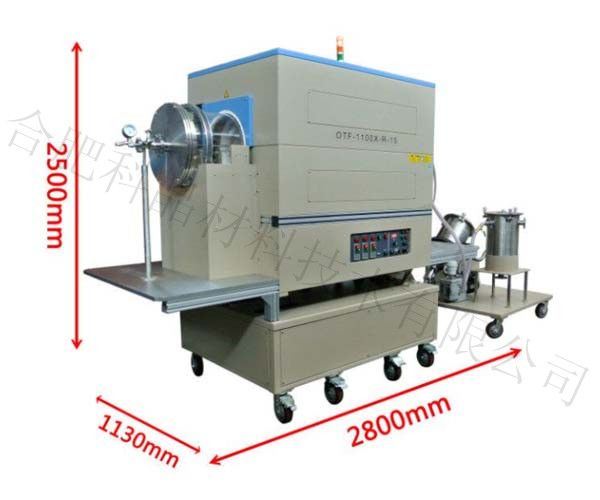

產品重量：900Kg 產品尺寸：2800 L×1130 W×2500 H mm
|
|
爐管轉動速度 |
3-10rpm（可調） |
|
混氣系統（可選）
|

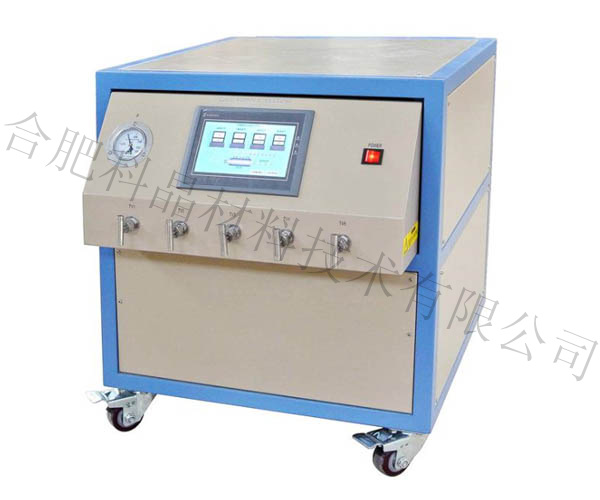

采用CVD方式對粉體材料進行表面包覆，需選購混氣系統。 4通道混氣系統r：GSL-4Z（可選，客戶可根據自己的要求爐選購氣路通道數量和每個通道的量程）。 精度：±1.5%FS。 通道量程： 通道1：0~100 SCCM 通道2：1~199 SCCM 通道3：1~199 SCCM 通道4：1~499 SCCM |
|
質保 |
一年質保期，終生維護（不包含爐管，加熱元件和密封圈） |
|
質量認證 |
CE認證 |
|
爐體切斜角度 |
0-30°（可調，電動傾斜） |
|
